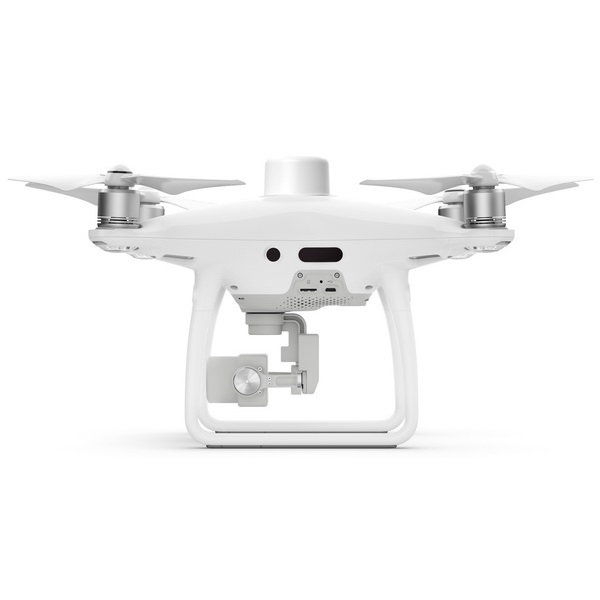

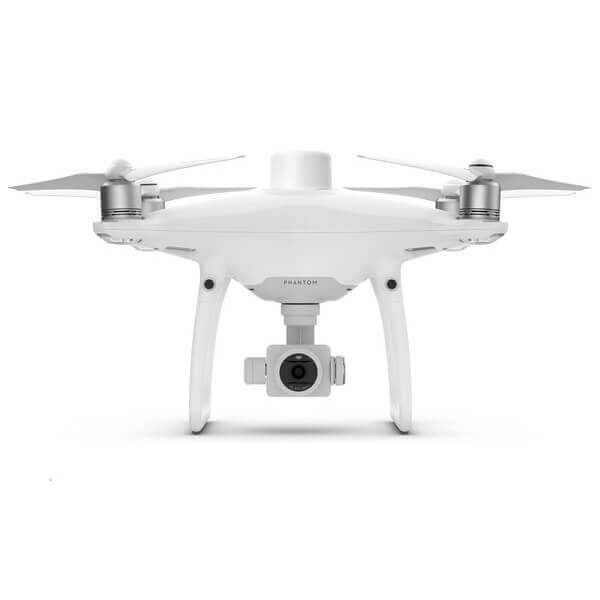

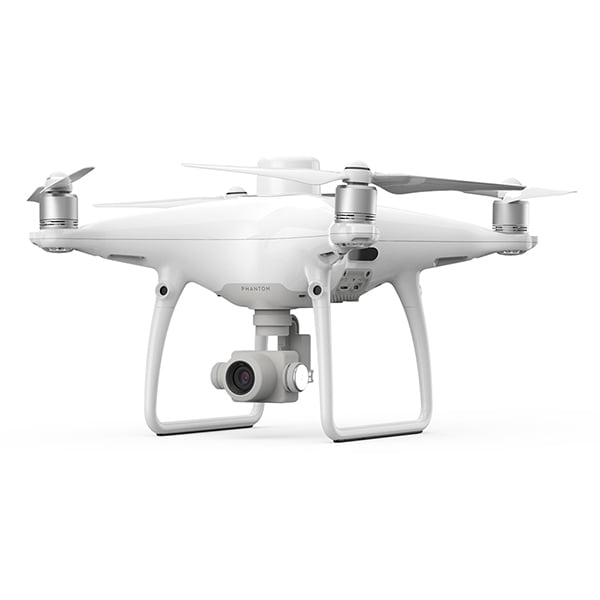

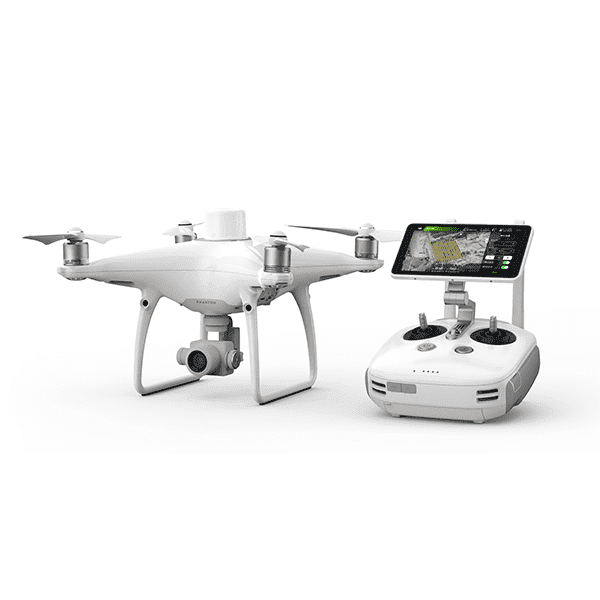

Квадрокоптер Dji Phantom 4 RTK + D-RTK 2

Артикул: Ph4RTK+D-RTK2
1 210 000 ₽ 990 990 ₽
В наличии в магазине
В кредит от 58072 руб. в месяц
Рассмотрим за 2 минуты
Без комиссии и первого взноса
Быстрый заказ
Получить в Екатеринбурге

Самовывоз
сегодня - бесплатно

Доставка
сегодня - бесплатно

1111dji_logo_gray


 Phantom 4 RTK - Невероятно умный, поразительно точный, высокопроизводительный.

phantom_4_rtk_banner

phantom_4_rtk_section_1

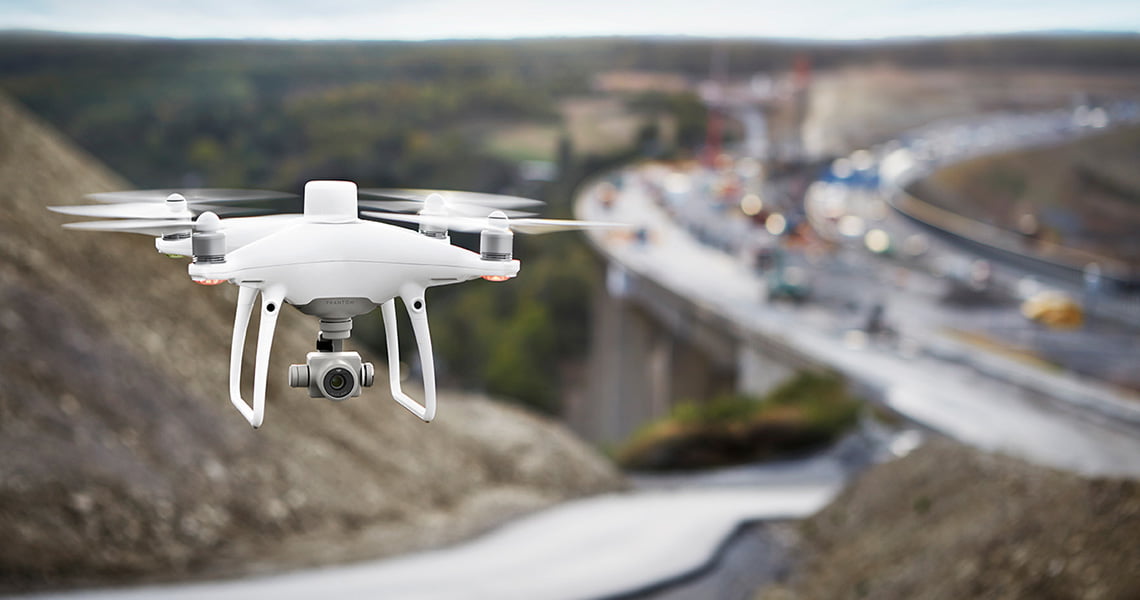

Последнее слово в картографии и геодезии

Настоящие профессионалы в области картографии и геодезии по достоинству оценят этот компактный, невероятно умный и очень точный дрон. Речь идет о новинке от DJI - Phantom 4 RTK. Его новый модуль, обеспечивающий вас самыми лучшими данными, а также высокопроизводительная система обработки изображений наряду с другими возможностями делают его идеальным выбором для проведения геодезических и картографических работ.

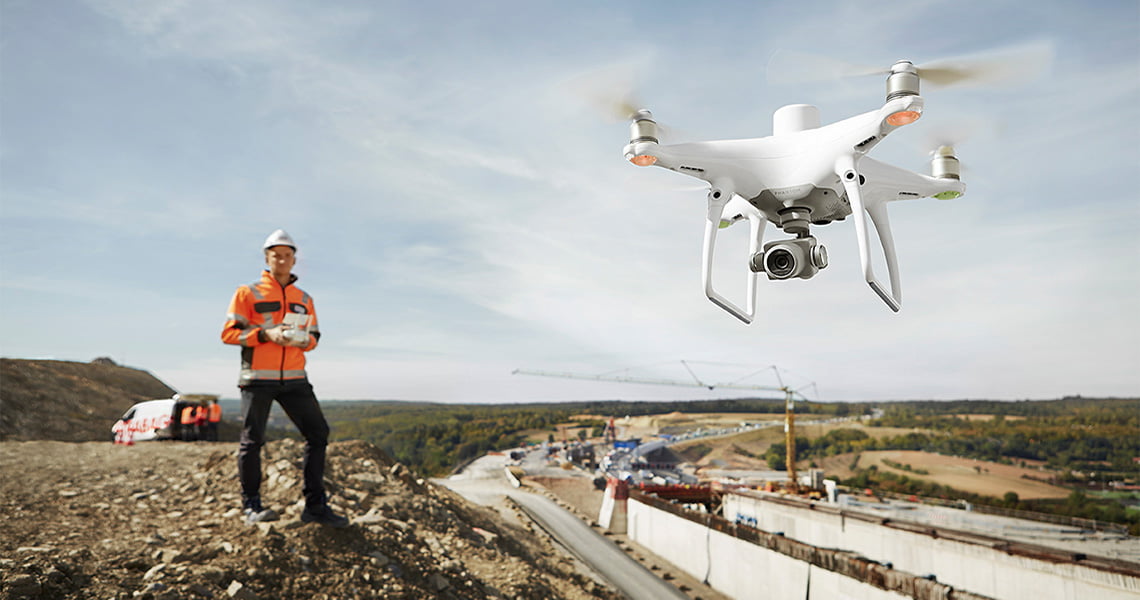

phantom_4_rtk_section_2

Картографирование с невероятной точностью

Хотя DJI и ранее выпускала коптеры, оборудование которых позволяло создавать карты с высокой степенью точности, появление Phantom 4 RTK стало следующим шагом в развитии подобных технологий и стандартов качества в области геодезии. Оснащение дрона помогает пользователю получить информацию, в которой точность параметров выверена до сантиметра. При этом маршрут полета дрона строится по самой оптимальной схеме.

phantom_4_rtk_section_3_details_1 phantom_4_rtk_section_3_details_2 phantom_4_rtk_section_3_details_3

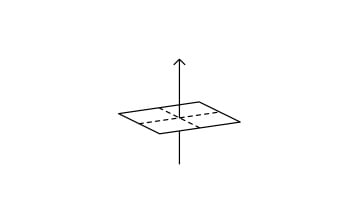

Точность по горизонтали Точность по вертикали Точность фотограмметрической модели

Использование метода RTK позволяет добиться высочайшей степени позиционирования по горизонтали: 1 см + 1 мд.

Применение метода RTK позволяет добиться также и высокой точности позиционирования по вертикали: 1,5 см + 1 мд

Воздушная съемка с использованием метода RTK дает абсолютную точность фотограмметрической модели по горизонтали: 5 см.

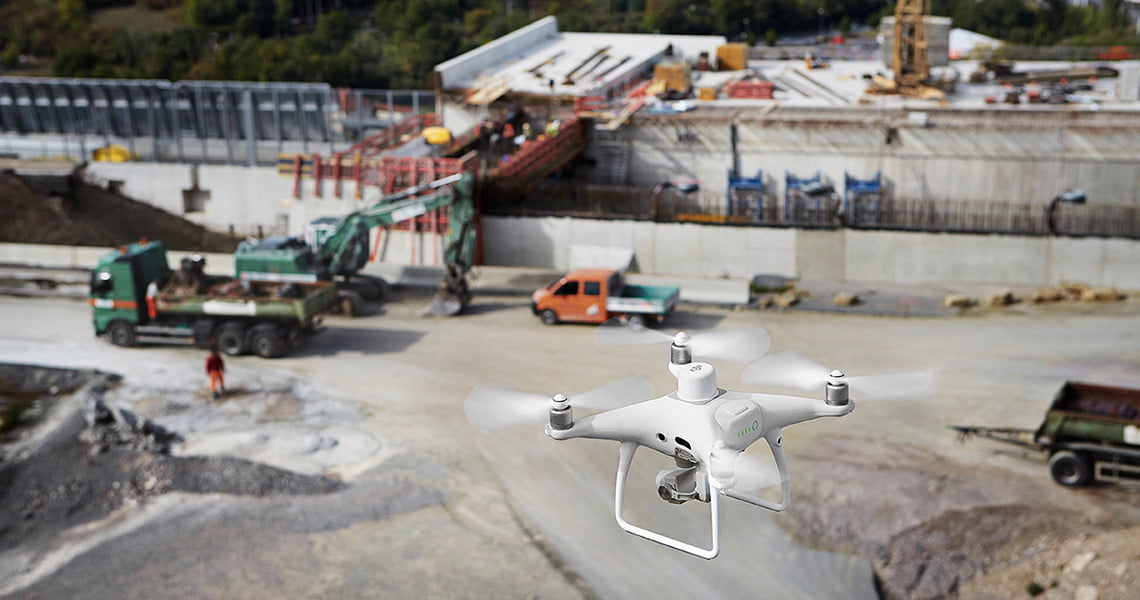

phantom_4_rtk_section_4

Высокая точность и безопасность

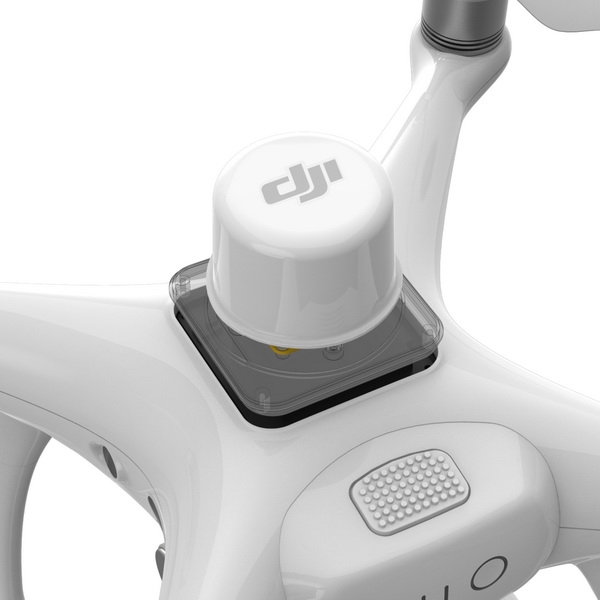

В отличие от промышленных платформ DJI модели серии Phantom 4 ранее никогда не оснащались модулями RTK. Новая модификация знаменитой четвертой серии, напротив, впервые получила такое оборудование, что придало ей новые свойства. Такая модель обязательно привлечет внимание профессионалов, так как помимо мощной камеры и широких возможностей по постобработке она гарантирует поступление точных данных о местонахождении дрона в реальном времени, причем с невиданной до этого точностью (1 см) и минимумом погрешности в метаданных изображения.

Однако этим преимущества Phantom 4 RTK не ограничиваются. Наличие модуля RTK важно, но не менее важно обеспечить безопасное пилотирование, особенно в условиях сильных помех и слабого сигнала, что обычно свойственно городским условиям. Поэтому помимо приемника RTK Phantom 4 RTK оборудован модулем спутниковых систем геопозиционирования. Использование сразу двух модулей - RTK и модуля спутниковых систем - дает синергетический эффект, усиливая безопасность пилотирования и степень точности информации для выполнения задач геодезии, картографии и инспекций.

phantom_4_rtk_section_5

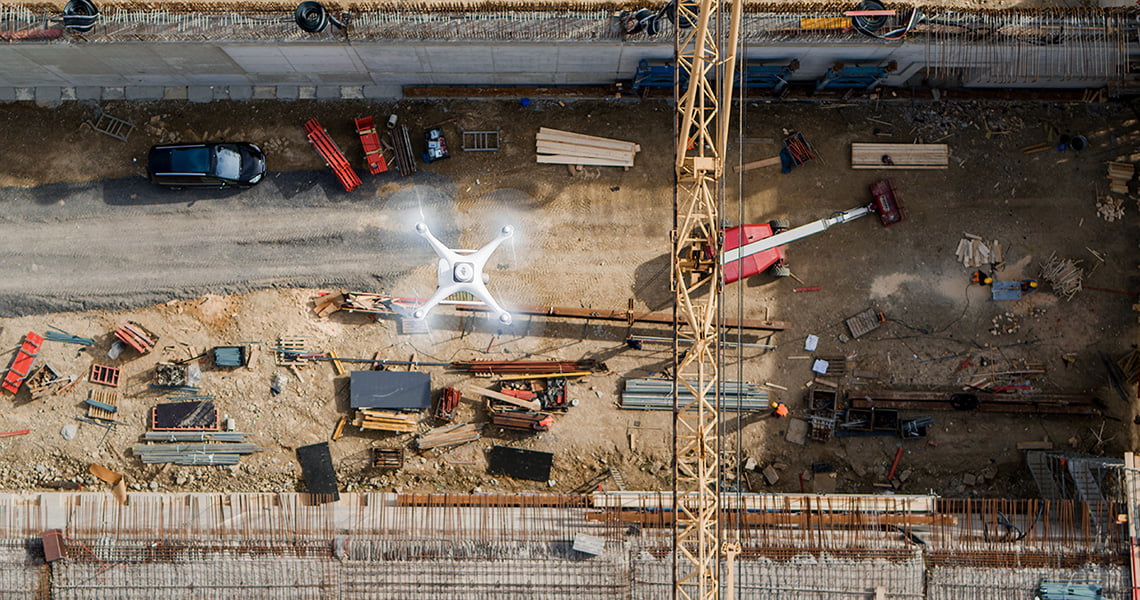

Эффективная и удобная интеграция

Гибкость и возможность интегрировать целый ряд разработок в рабочие процессы - отличительная черта и преимущество многих продуктов DJI. Phantom 4 RTK не стал исключением, ведь его возможности можно без особого труда встроить практически в любые рабочие процессы. Достаточно подключить систему позиционирования к мобильной станции D-RTK 2. Для этого можно использовать модем 4G или беспроводное соединение WiFi и протокол NTRIP (подразумевает сетевую передачу RTCM посредством Всемирной паутины). Пользователь также получает возможность сохранить спутниковые данные с помощью системы для обработки их в будущем.

phantom_4_rtk_section_6

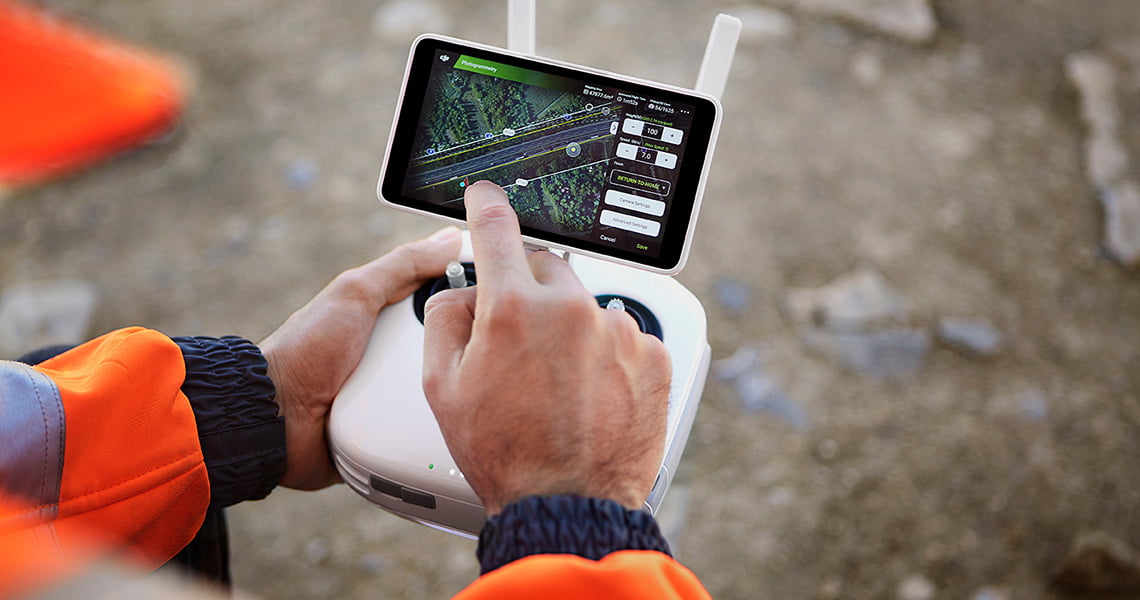

Система TimeSync

Система TimeSync, которая используется на Phantom 4 RTK, обеспечивает интеграцию сразу нескольких важных компонентов: полетного контроллера, камеры и модуля RTK. Это значительно повышает эффективность эксплуатации модуля геопозицонирования на дроне. Однако этим задачи TimeSync не ограничиваются, так как она также отвечает за использование самых точных метаданных каждого кадра и перемещение данных о позиционировании в центр CMOS. Эта функция способствует оптимизации результатов фотограмметрической технологии, а также помогает получать информацию о месторасположении с высочайшей точностью - до 1 см.

phantom_4_rtk_section_7

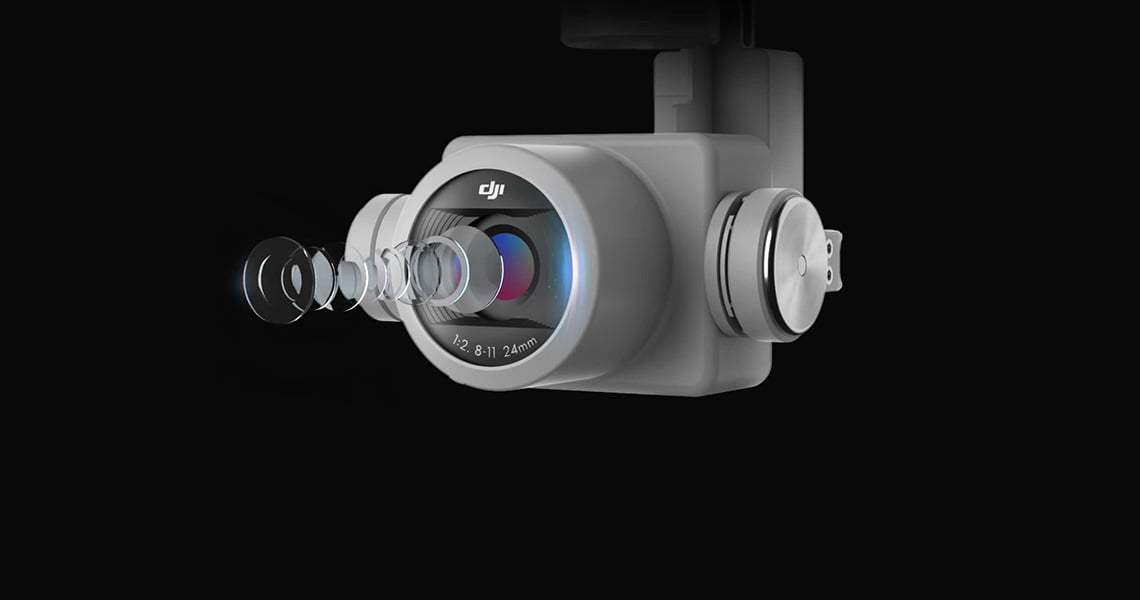

Точность обработки изображений

Мало знать точные данные о местоположении. Высокое качество картографии или данных об объекте в значительной степени зависит от возможностей съемочной системы. Съемочная система Phantom 4 RTK унаследовала лучшее от предшественников: однодюймовую CMOS-матрицу с разрешением 20 Мп, позволяющую получать высококачественные кадры, механический затвор, предотвращающий появление смазанных кадров во время съемки в движении и другие преимущества.

Поэтому какие бы задачи вы не решали - создание карт или просто сбор требующихся вам данных - все будет сделано идеально. Высокое разрешение поможет достичь наземного разрешения в 2,74 см при высоте полета 100 м. А поскольку вам нужна максимальная точность, то для каждого объектива системы будет выполнен процесс калибровки, включающий измерение радиального и тангенциального искажения. Полученные данные о дисторсии будут сохранены в метаданных кадра, чтобы во время постобработки можно было подойти к каждому снимку индивидуально.

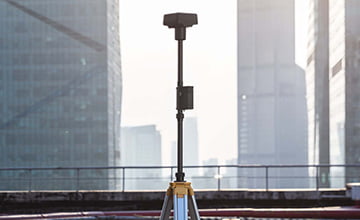

phantom_4_rtk_section_8_details_1 phantom_4_rtk_section_8_details_2 phantom_4_rtk_section_8_details_3

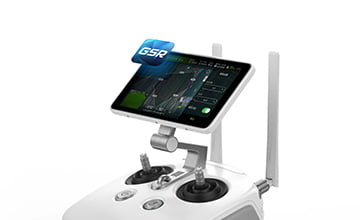

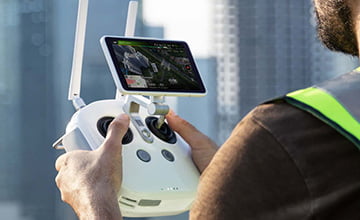

Приложение GS RTK Система OcuSync Совместимость с D-RTK 2

DJI всегда стремится сделать эксплуатацию своих дронов, а тем более в профессиональных целях, максимально удобной и безопасной. В данном случае для таких задач было разработано специальное приложение GS RTK, которое не только поможет управлять Phantom 4 RTK, но и значительно облегчит выполнение специальных задач. Например, вы можете использовать режимы “Фотограмметрия” и “Полет по точкам”, чтобы повысить эффективность своей работы. Приложение таким способом автоматизирует составление маршрута и полет по нему, а также упростит регулирование степени наложения кадров, скорость и другие параметры. Эти и ряд других функций позволят выполнять процедуру картографирования или инспекции намного быстрее без снижения качества. Функционал приложения позволяет не только планировать полет и управлять работой камеры, но и предупреждать пилота о неблагоприятных условиях погоды.

Эта система уже не первый год работает на последних моделях DJI и заслужила только положительные отзывы пилотов. Причины становятся понятны, если посмотреть на функционал OcuSync, который позволяет обеспечить безопасное пилотирование и передачу видеоизображений на расстоянии до 7 км. Система может быть особенно полезной, если приходится работать на большой площади. Впрочем, следует иметь в виду, что параметры системы во многом зависят от конкретных условий пилотирования и погодных условий. Все же рекомендуется - и это даже прописано в нормах целого ряда стран - держать дрон в поле видимости, если иное не разрешено законом.

Для будущих пользователей DJI Phantom 4 RTK будет небесполезным знать, что новая модель совместима с мобильной станцией D-RTK 2, которая помогает передавать дифференциальный сигнал на коптер в реальном времени. Для картографии это имеет огромное значение, так как в таком случае обеспечивается получение точных данных. Еще более важным фактором можно считать совместную работу мобильной станции и системы передачи OcuSync 2.0, в результате чего дрон получает и передает информацию, в которой точность позиционирования достигает 1 см, причем практических при любых обстоятельствах.

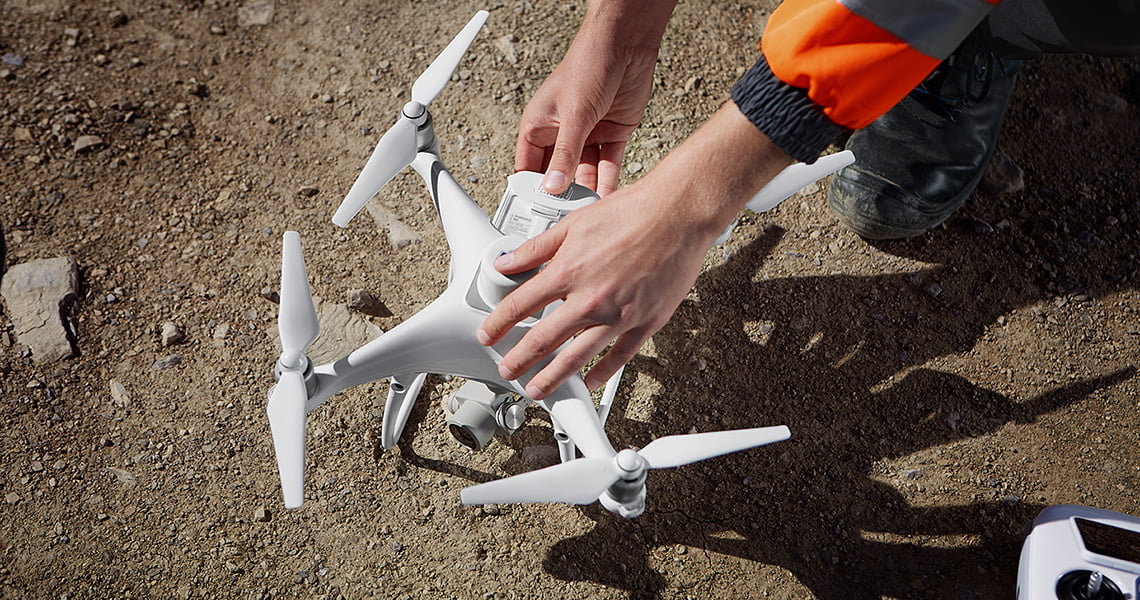

phantom_4_rtk_section_9

Мобильный сервис SDK

DJI всегда открыта для сотрудничества, особенно если речь идет о создании профессиональных приложений. Если вы приобретаете Phantom 4 RTK, то вы получаете огромные возможности за счет совместимости с пакетом для разработчиков мобильных приложений, который создавала DJI - Mobile SDK. Он позволит вам быстро и без особых проблем автоматизировать и оптимизировать работу самого дрона и его компонентов с помощью мобильного гаджета.

phantom_4_rtk_section_10

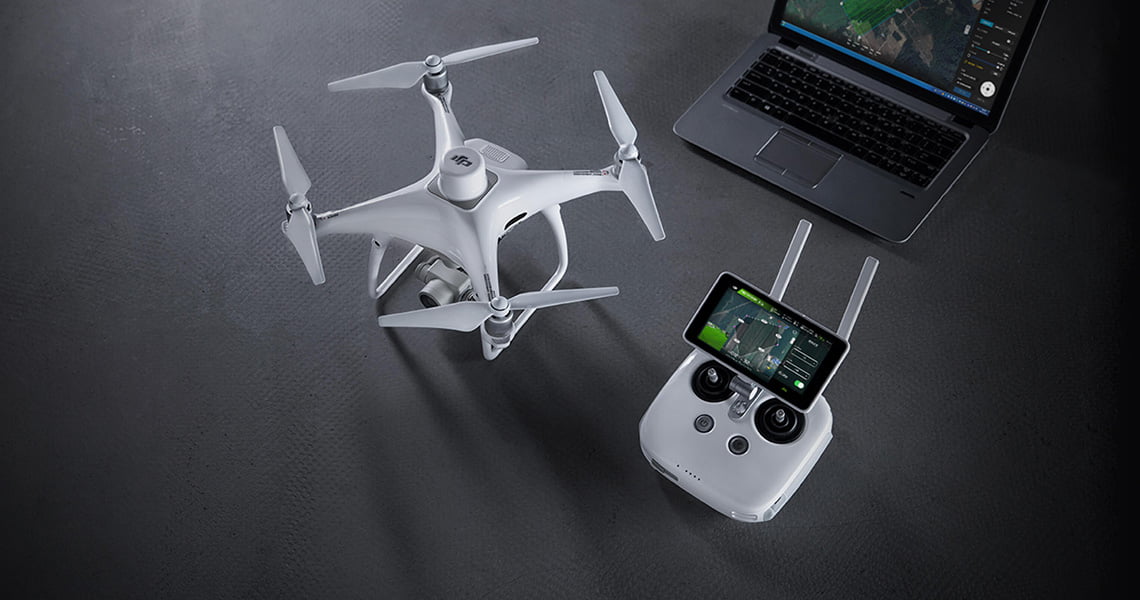

Все готово для работы!

DJI создает продукты, которые практически немедленно готовы к работе. С приложением GS RTK вы получаете простой метод для сбора данных. К вашим услугам не только сеть RTK, но и возможности мобильной станции D-RTK 2. Таким образом, в вашем распоряжении все инструменты для выполнения геодезических, картографических и инспекционных задач.

Квадрокоптер

Взлетная масса 1391 г
Размер по диагонали 350 мм
Макс. потолок над уровнем моря 6000 м
Макс. скорость на взлете 6 м/сек (в автоматическом режиме пилотирования); 5 м/сек (в ручном режиме пилотирования)
Макс. скорость снижения 3 м/сек
Макс. скорость 50 км/ч (в режиме P-mode), 58 км/ч (в режиме A-mode)
Макс. полетное время Около 30 мин
Диапазон рабочих температур От 0° до 40°
Рабочие частоты 2.400 ГГц - 2.483 ГГц (Европа, Япония, Корея)
Мощность передатчика (EIRP)

2.4 ГГц
CECE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm

Параметры точности парения RTK включен и работает нормально:
вертикально: ±0.1 м; горизонтально: ±0.1 м

RTK выключен:
вертикально:±0.1 м (система визуального позиционирования);
±0.5 м (спутниковые системы позиционирования)
горизонтально:±0.3 м (система визуального позиционирования);
±1.5 м (спутниковые системы позиционирования)
Смещение положения изображения Положение центра камеры относительно фазового центра встроенной антенны D-RTK под осью корпуса дрона: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. Положительные оси x, y и z корпуса летательного аппарата указывают соответственно вперед, вправо и вниз от дрона.

Функции картографии

Точность картографирования**

Точность картографирования соответствует требованиям стандартов точности для цифровых ортофотоснимков класса III Американского общества фотограмметрии и дистанционного зондирования.
** Реальная точность зависит от освещения на месте, состояния, высоты дрона, используемого ПО для картографии и ряда других факторов при съемке.

Размер пикселя по земной поверхности GSD) (H/36.5) см/пикс, H обозначает высоту дрона относительно снимаемого объекта (единица: м)
Эффективность обработки данных Макс. рабочая площадь около 1 км2 за один полет (на высоте 182 м, например, GSD составляет около 5 см/пикс, соответствуя требованиям стандартов точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотоснимков класса Ⅲ)

Визуальная система

Диапазон скоростей ≤50 км/ч при высоте 2 м с соответствующим освещением
Диапазон высот 0 - 10 м
Рабочий диапазон 0 - 10 м
Диапазон обнаружения препятствий 0.7 - 30 м
Угол обзора Вперед/Назад: 60° (по горизонтали), ±27° (по вертикали)
Вниз: 70° (вперед и назад), 50° (влево и вправо)
Частота измерения Вперед/Назад:10 Гц;
Вниз:20 Гц
Рабочие условия Поверхность с четким рельефом и достаточным освещением (>15 lux)

Камера

Матрица 1" CMOS; Эффективные пиксели: 20 M
Объектив Угол обзора 84°; 8.8 мм / 24 мм (35 мм ЭФР 24 мм);
f/2.8 - f/11, автофокус при 1 м - ∞
Диапазон ISO Видео: 100-3200 (режим Auto)
100-6400 (Ручной режим);

Фото: 100 - 3200 (режим Auto)
100-12800 (Ручной режим)
Скорость механического затвора 8 - 1/2000 сек
Скорость электронного затвора 8 - 1/8000 сек
Макс. размер изображения 4864 × 3648 (4:3);
5472 × 3648 (3:2)
Режимы записи видео H.264,4K:3840 × 2160 30p
Формат фото JPEG
Формат видео MOV
Поддерживаемые файловые системы FAT32 (≤ 32 Гб);
exFAT (> 32 Гб)
Поддерживаемые карты SD MicroSD макс. емкостью 128 Гб. Class 10 или UHS-1
при номинальной требуемой скорости записи ≥ 15 Мб/сек
Диапазон рабочих температур от 0° до 40° C

Интеллектуальная полетная батарея (PH4-5870 МАЧ - 15.2 В)

Емкость 5870 мА/ч
Напряжение 15.2 В
Тип батареи LiPo 4S
Мощность 89.2 Вт/ч
Вес-нетто 468 г
Диапазон температур для зарядки от -10° до 40°C
Макс. мощность зарядки 160 Вт
Емкость 4920 мА/ч
Напряжение 7.6 В
Тип батареи LiPo 2S
Мощность 37.39 Вт/ч
Диапазон рабочих температур от -20° до 40°C

Зарядная станция для полетной батареи (WCH2)

Напряжение на входе 17.3 - 26.2 В
Напряжение и ток на выходе 8.7 В, 6 В; 5 В, 2 А
Диапазон рабочих температур от 5° до 40 °C

GNSS

Одночастотный, высокоточный
модуль GNSS
GPS+BeiDou+Galileo(Азия);
GPS+ГЛОНАСС+Galileo (другие страны)

Используемая частота:
GPS:L1/L2;
ГЛОНАСС:L1/L2;
BeiDou:B1/B2;
Galileo:E1/E5a

Время до первого определения местоположения:<50с

Точность позиционирования: в вертикальной плоскости: 1.5 см + 1 мд(среднее квадратическое значение);
в горизонтальной плоскости: 1 см + 1 мд(среднее квадратическое значение)
1 мд означает, что погрешность увеличивается на 1 мм с каждым 1 км движения летательного аппарата.

Подвес

Стабилизация 3-осевая (наклон, вращение, поворот)
Угол наклона от -90° до +30°
Макс. управляемая скорость вращения 90°/сек
Диапазон угловой вибрации ±0.02°

Инфракрасный датчик

Диапазон обнаружения препятствий от 0.2 до 7 м
Угол обзора 70° (по горизонтали)
±10° (по вертикали)
Частота измерения 10 Гц
Рабочие условия Поверхность из материала с рассеянным отражением и коэффициентом отражения > 8% (например, стена, деревья, люди и т.п.)

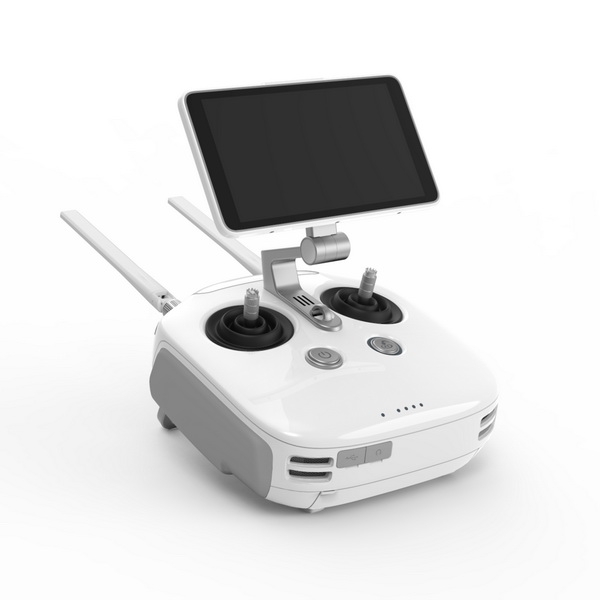

Пульт дистанционного управления

Рабочая частота 2.400 ГГц-2.483 ГГц (Европа, Япония, Корея)
Мощность передатчика (EIRP) 2.4 ГГц
CE / MIC / KCC:< 20 dBm
Макс. расстояние передачи сигнала FCC: 7 км;
SRRC / CE / MIC / KCC: 5 км (без препятствий и помех)
Потребление энергии 16 Вт (типовое значение)
Дисплей Размер экрана 5.5 дюймов, 1920 × 1080, 1000 кд/м2, ОС Android
Память 4 Гб RAM+16 Гб ROM
Диапазон рабочих температур от 0° до 40°C

Зарядная станция интеллектуальной полетной батареи (Зарядный хаб для PHANTOM 4)

Напряжение 17.5 В
Диапазон рабочих температур от 5° до 40°C
Емкость 4920 мА/ч
Напряжение 7.6 В
Тип батареи LiPo 2S
Мощность 37.39 Вт/ч
Диапазон рабочих температур от -20° до 40°C

Адаптер питания переменного тока (PH4C160)

Напряжение 17.4 В
Номинальная мощность 160 Вт
Предоставленные производителем характеристики скорости, времени и дальности полёта являются результатом лабораторных испытаний и служат только для ознакомления. В реальной ситуации лётные характеристики могут варьироваться в зависимости от условий, в которых осуществляется полёт.

Основные части

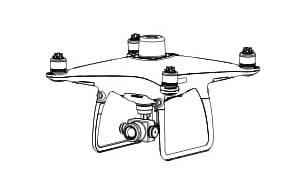

aircraft remote_controller props_pair battery

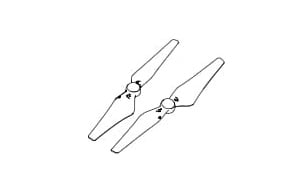

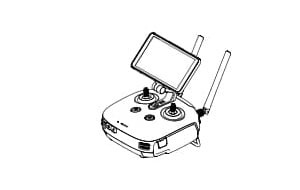

Корпус дрона - 1 шт. Пульт дистанционного управления - 1 шт. Пара пропеллеров - 4 шт. Интеллектуальная полетная батарея - 2 шт.

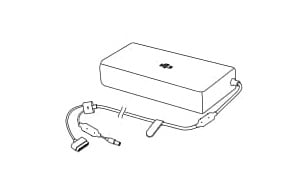

ac_cable battery_controller ac_adapter hub

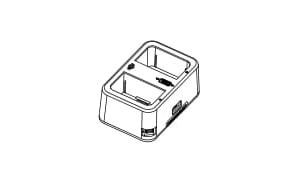

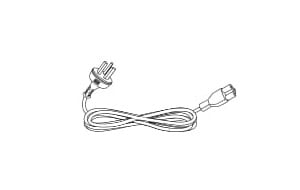

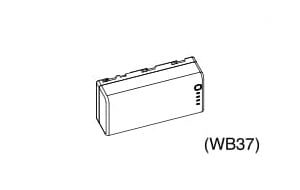

Кабель питания переменного тока - 1 шт. Интеллектуальная батарея пульта д/у - 1 шт. Адаптер питания переменного тока - 1 шт. Зарядный концентратор для интеллектуальной батареи - 1 шт.
hub_2 manuals

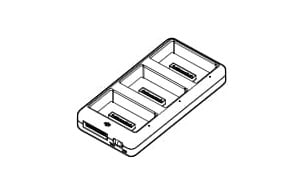

Зарядный концентратор для интеллектуальной полетной батареи - 1 шт. Руководства и инструкции

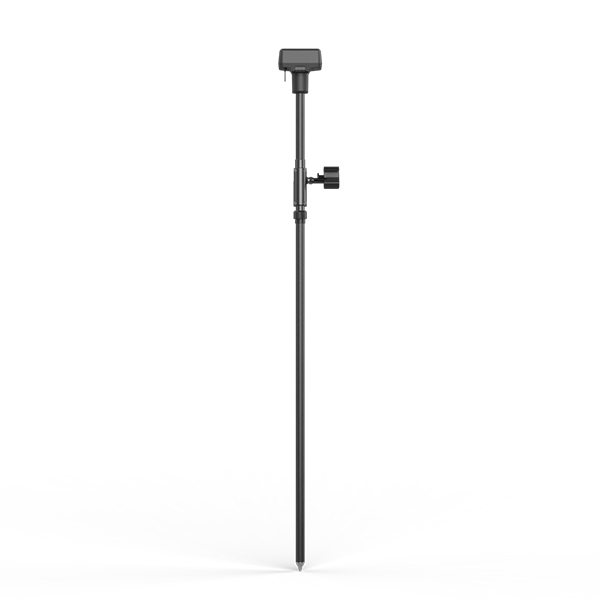

Мобильная станция D-RTK 2

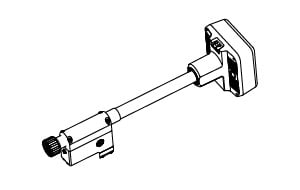

d-rtk-box-01 d-rtk-box-02 d-rtk-box-13 d-rtk-box-06

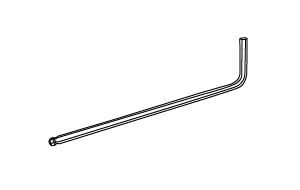

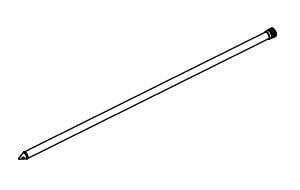

D-RTK 2 - 1 шт. Удлинитель - 1 шт. Шестигранный ключ - 1 шт. Крышка аккумулятора - 1 шт.

Аксессуары

fixator microsd container microusb_cable

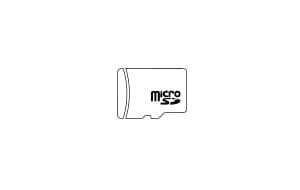

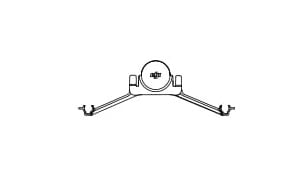

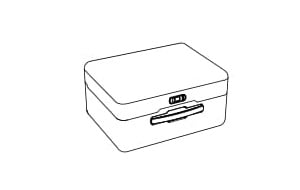

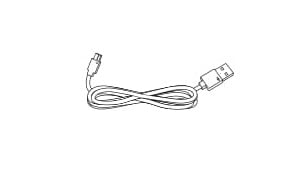

Фиксатор стабилизатора - 1 шт. Карта памяти microSD (16 Гб) - 1 шт. Контейнер для переноски - 1 шт. Кабель Micro USB - 1 шт.
dongle usb_c_otg usb_c_cable philips_bolt

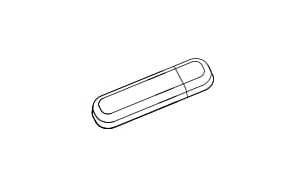

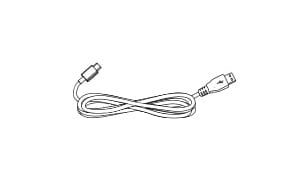

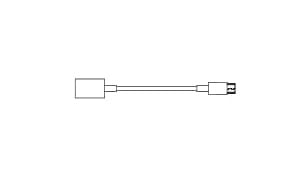

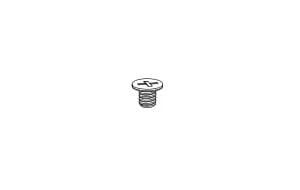

Роутер - 1 шт. Кабель USB-C OTG - 1 шт. Кабель USB-C - 1 шт. Винт Phillips - 2 шт.
d-rtk-box-15 d-rtk-box-08 d-rtk-box-10 d-rtk-box-14

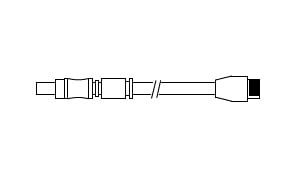

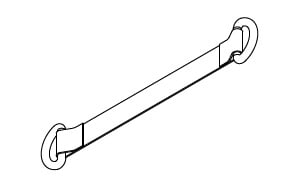

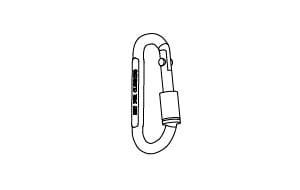

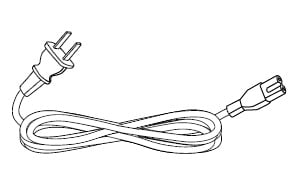

Зажим - 1 шт. Кабель питания - 1 шт. Сетевой кабель - 1 шт. Ремень аккумулятора - 1 шт.
d-rtk-box-16 d-rtk-box-18

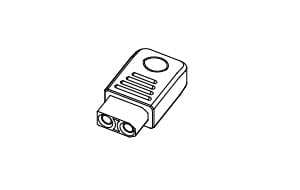

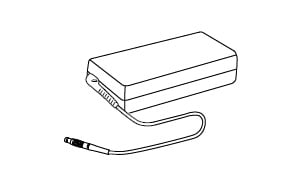

MG-12000P XT90 вилка - 1 шт. Адаптер питания II - 1 шт.
